Czytanie planów fortyfikacji polega na połączeniu trzech informacji: geometrii obiektu, jego wysokości oraz funkcji poszczególnych elementów. Najpierw rozpoznaj skalę i orientację, potem odróżnij rzut z góry od przekroju, a na końcu sprawdź, czy plan pokazuje stan istniejący, projekt czy zestawienie kilku epok.
Po co czytać plan fortyfikacji?
Plan fortyfikacji działa jak dokument detektywistyczny. Pozwala odtworzyć układ murów, wałów, fos i dróg komunikacyjnych, nawet gdy część obiektu zniknęła. Przy zwiedzaniu pomaga zrozumieć, dlaczego teren ma określony kształt, a podczas badań historycznych umożliwia porównanie dawnego układu ze współczesną mapą.
Najpierw ustal, z jakim dokumentem masz do czynienia. Plan projektowy pokazuje zamierzenie inżyniera, które mogło nigdy nie zostać zrealizowane. Plan inwentaryzacyjny ma przedstawiać stan faktyczny w określonym momencie. Nie zawsze jest jednak bezbłędny, dlatego trzeba zestawiać go z innymi planami, reliktami w terenie i współczesną topografią. Czasem mapa ma charakter kumulacyjny i nakłada obiekty z różnych okresów. Taki układ nie przedstawia twierdzy, która kiedykolwiek istniała w dokładnie tej postaci.
Jak odczytać podstawowe parametry planu?
Skala i orientacja
Skala mówi, ile razy pomniejszono rzeczywistość. Przy skali 1:10 000 jeden centymetr na planie odpowiada 100 metrom w terenie. Zawsze szukaj podziałki liniowej, ponieważ kopia lub skan mógł zostać zmniejszony albo powiększony. Skala zapisana liczbowo pozostaje wtedy myląca, natomiast podziałka liniowa zmienia się razem z obrazem.
Sprawdź też strzałkę północy. Nie zakładaj, że górna krawędź arkusza wskazuje północ, zwłaszcza w starszych planach. Po ustaleniu kierunków porównaj je z układem terenu, drogami, rzeką lub wzniesieniem. To ogranicza ryzyko obrócenia mapy podczas pracy.
Rzut poziomy a przekrój
Rzut z góry, czyli plan, pokazuje przede wszystkim położenie i kształt elementów. Widać na nim bastiony, kurtyny, fosy, drogi oraz rozmieszczenie budynków. Nie pokazuje jednak wiarygodnie wysokości wału ani głębokości fosy.

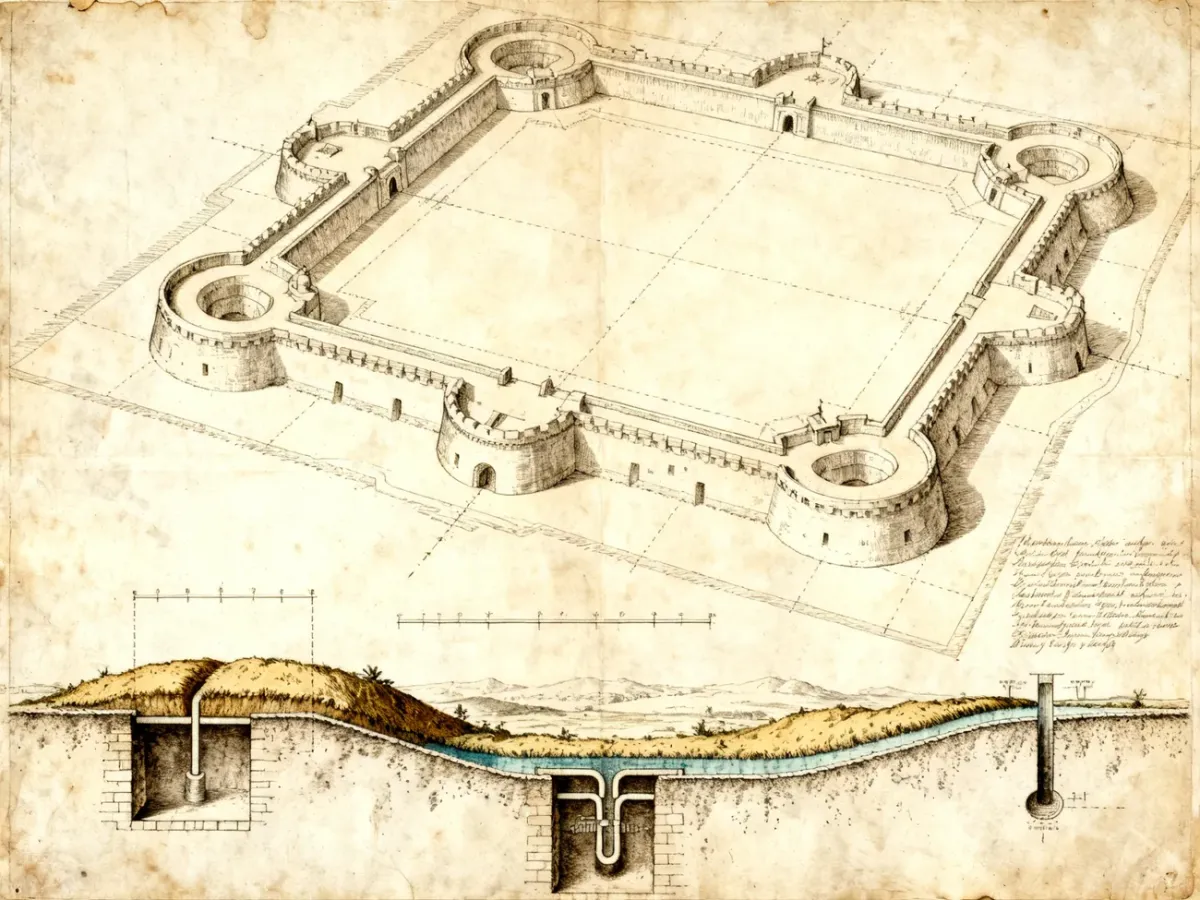

Do tego służy przekrój poprzeczny, nazywany także profilem. Wyobraź sobie pionowe przecięcie umocnienia wzdłuż wyznaczonej linii. Profil może ujawnić nasyp wału, przedpiersie, skarpę, dno fosy i przeciwstok. Dopiero zestawienie obu rysunków pokazuje, jak obiekt działał przestrzennie. Na płaskim planie dwa wały mogą wyglądać podobnie, choć jeden był niskim nasypem, a drugi masywnym dziełem z głęboką fosą.
Linia przekroju bywa oznaczona literami, strzałkami albo numerami. Odszukaj ją na rzucie i sprawdź, czy profil dotyczy głównego wału, fosy, bramy czy podziemnego przejścia.
Co oznaczają kreski i cieniowania?
Legenda ma pierwszeństwo przed ogólnymi skojarzeniami. Ten sam element mógł być rysowany inaczej w XVII i XIX wieku, a autorzy planów stosowali własne konwencje. Gruba linia może oznaczać mur, ale na innym arkuszu będzie zaznaczała także istniejący wał. Cieniowanie często sugeruje różnicę wysokości, skarpę albo materiał, lecz jego znaczenie trzeba potwierdzić w legendzie.
| Element | Symbolika w opisie planu | Funkcja |
|---|---|---|
| Wały ziemne | Nasypy, kreskowanie lub cieniowanie skarpy | Podwyższenie stanowiska i osłona załogi |
| Mury | Grube, ciągłe linie, czasem z zaznaczonymi przyporami | Stała przeszkoda i osłona obrony |
| Fosy | Równoległe zagłębienia lub pasy terenu przed umocnieniem | Utrudnienie podejścia, sucha albo wypełniona wodą |
| Kazamaty | Pomieszczenia podziemne przedstawione jako komory lub ciągi wnętrz | Zakryte stanowiska, magazyny albo schronienie |

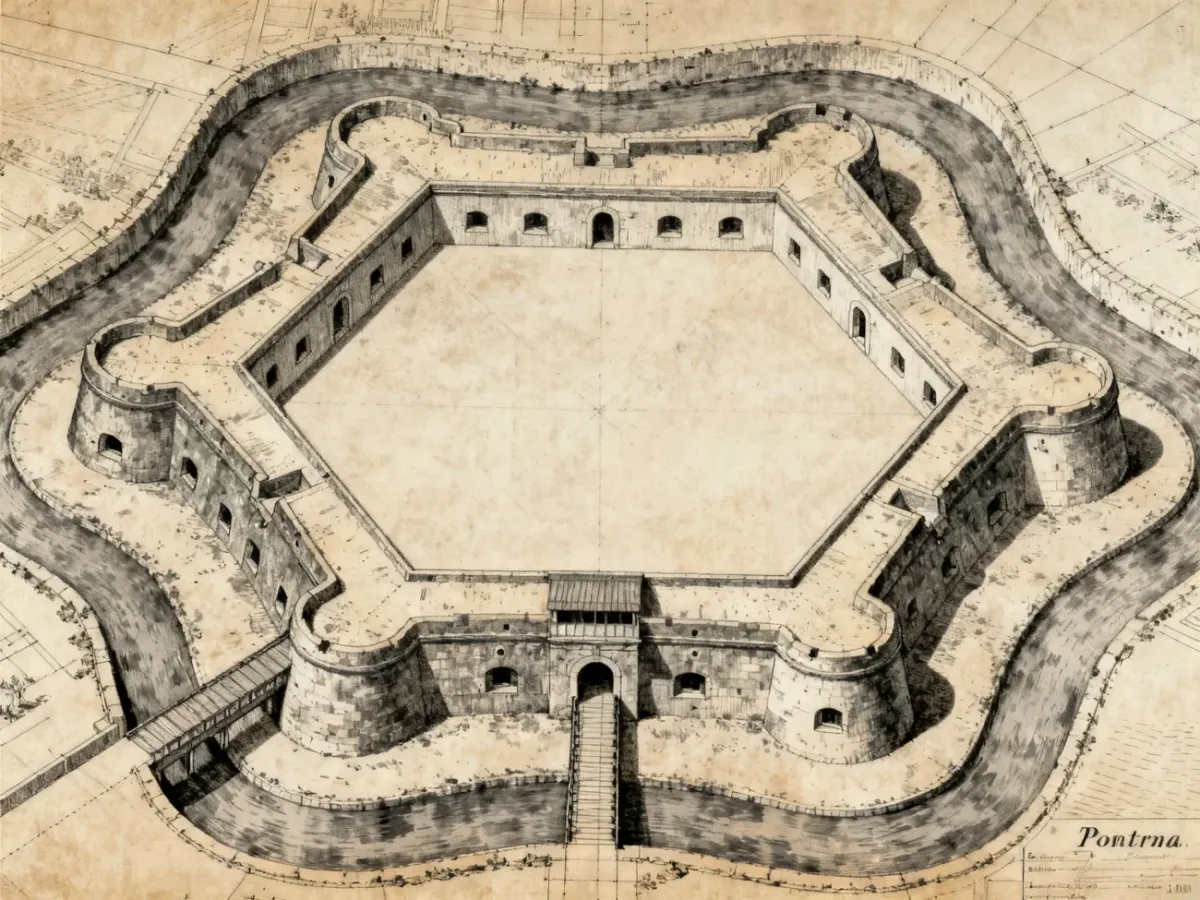

Bastion zwykle rozpoznasz po pięciobocznym obrysie wysuniętym przed linię obrony. Jego boki, zwane barkami, miały umożliwiać ostrzał sąsiednich odcinków. Prosta linia między bastionami to kurtyna. Fosa może być sucha lub mokra, ale sam rzut nie zawsze pozwala rozstrzygnąć, czy rzeczywiście gromadzono w niej wodę.
Kazamata jest przykrytym pomieszczeniem, często położonym poniżej poziomu terenu. Na rzucie może wyglądać jak ciąg prostokątnych komór, lecz dopiero przekrój pokazuje sklepienie i relację do wału. Poterna to podziemny chodnik łączący elementy twierdzy. W dokumentacji bywa zaznaczona cienką linią, ciągiem komór lub osobnym rzutem podziemi.
Jak krok po kroku przeanalizować nieznany plan?
Pracuj od informacji ogólnych do szczegółów. Taka kolejność zmniejsza ryzyko, że pojedynczy symbol przesłoni cały układ:
- Ustal epokę i rodzaj dokumentu – sprawdź datę, autora, tytuł, legendę oraz to, czy plan jest projektowy, inwentaryzacyjny czy kumulacyjny.
- Znajdź dominanty – zaznacz donjon, bastion, cytadelę, główny fort albo inną wyraźną część założenia. Od niej łatwiej odtworzyć relacje między pozostałymi elementami.
- Prześledź obwód obrony – szukaj kurtyn, wałów, murów, fos i przedpola. Zwróć uwagę, w którą stronę skierowane są czoła bastionów.
- Przeanalizuj komunikację – odszukaj bramy, drogi wałowe, poterny i przejścia między dziełami. Zastanów się, czy trasa prowadziła wewnątrz umocnień, czy była narażona na ostrzał.
- Sprawdź pola martwe – zobacz, czy przed bastionem, basteją albo murem pozostawał obszar niewidoczny dla obrońców. Takie miejsca mogły wymagać dodatkowego dzieła lub innego kierunku ostrzału.
- Porównaj rzut z profilem – odczytaj wysokość wału, głębokość fosy i położenie pomieszczeń podziemnych. Bez tego nie oceniaj rozmiaru umocnienia.
Jeżeli na jednym planie występują różne kolory albo typy linii, sprawdź, czy oznaczają kolejne fazy budowy. Nie zakładaj, że wszystkie elementy istniały jednocześnie.
Jak sprawdzić plan w terenie?

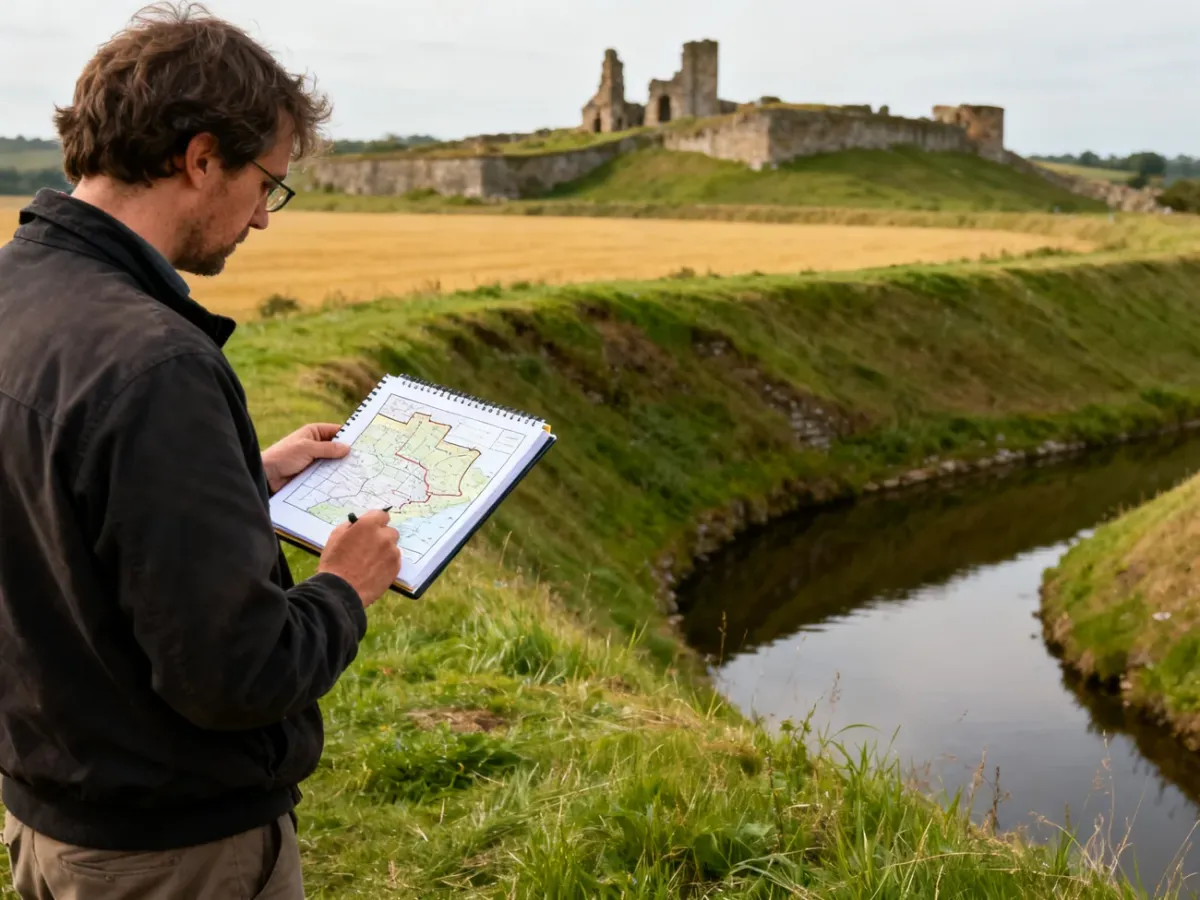

Weryfikacja polega na znalezieniu punktów, które są łatwe do rozpoznania zarówno na mapie, jak i w rzeczywistości. Może to być skrzyżowanie dróg, narożnik muru, skraj fosy, szczyt wału albo charakterystyczne wzniesienie. Jeśli teren nie zgadza się z planem, przyczyną może być zmiana poziomu gruntu, rozbiórka obiektu, błąd dawnego pomiaru lub odmienna orientacja arkusza.
Przed wyjściem przygotuj następujące elementy:
- wydruk planu z widoczną legendą i podziałką liniową
- współczesną mapę terenu do porównania dróg, zabudowy i rzeźby terenu
- ołówek, notes lub aplikację do zaznaczania punktów obserwacji
- latarkę i obuwie dostosowane do nierównego terenu
- informacje o ograniczeniach dostępu i zakazie wchodzenia do podziemi
Nie wchodź do nieudostępnionych kazamat, potern ani schronów. Relikt widoczny na planie może być niestabilny, zalany lub przykryty roślinnością. Przy badaniach archeologicznych potrzebne są zgody i udział osób z odpowiednimi kwalifikacjami.
Słowniczek terminów potrzebnych przy pracy z planem
- Bastion – pięcioboczne dzieło wysunięte przed linię obrony.
- Donjon – dominująca wieża lub wewnętrzne dzieło obronne, zależnie od epoki i kontekstu.
- Fosa – sztuczne zagłębienie przed umocnieniem, suche albo wypełnione wodą.
- Kazamata – przykryte pomieszczenie fortyfikacyjne, często podziemne.
- Poterna – podziemny chodnik łączący części twierdzy.
- Przedpiersie – osłona załogi na szczycie wału lub muru.
- Droga wałowa – droga biegnąca szczytem wału, zwykle osłonięta przedpiersiem.
- Pole martwe – fragment przedpola pozostający poza skutecznym ostrzałem.
Najpewniejsza analiza łączy legendę, skalę, rzut, przekrój i obserwację terenu. Sam plan pokazuje zamysł autora dokumentacji, ale dopiero porównanie kilku źródeł pozwala ocenić, co rzeczywiście istniało i zachowało się do dziś.
