Kościół zrębowy ma ściany z poziomo ułożonych bierwion, które przenoszą ciężar dachu i pozostałej części budynku. Kościół szkieletowy opiera się na pionowych słupach i poziomych ryglach, a pola między nimi są tylko wypełnieniem. Najłatwiej rozpoznać różnicę po narożnikach oraz układzie ścian.
Kościół zrębowy czy szkieletowy – najważniejsze różnice
| Cecha | Konstrukcja zrębowa | Konstrukcja szkieletowa |
|---|---|---|
| Układ materiału | Poziome bierwiona układane warstwami | Pionowe słupy i poziome rygle tworzące ramę |
| Przenoszenie obciążeń | Ciężar przejmują drewniane ściany | Ciężar przejmuje szkielet, a nie wypełnienie pól |
| Wygląd zewnętrzny | Jednolita ściana z widocznymi lub zakrytymi belkami | Układ ramy może być widoczny, a pola mają inne wypełnienie |
| Typowe cechy | Węgły z wystającymi końcami belek, często łączonymi na „rybi ogon” | Podział ściany na pola drewnianymi elementami konstrukcyjnymi |
Oba rozwiązania należą do tradycyjnego budownictwa drewnianego, ale działają według innej zasady. W konstrukcji zrębowej ściana jest jednocześnie przegrodą i głównym elementem nośnym. W konstrukcji szkieletowej funkcje te rozdzielono – drewniana rama utrzymuje budynek, natomiast wypełnienie zamyka przestrzeń między jej elementami.

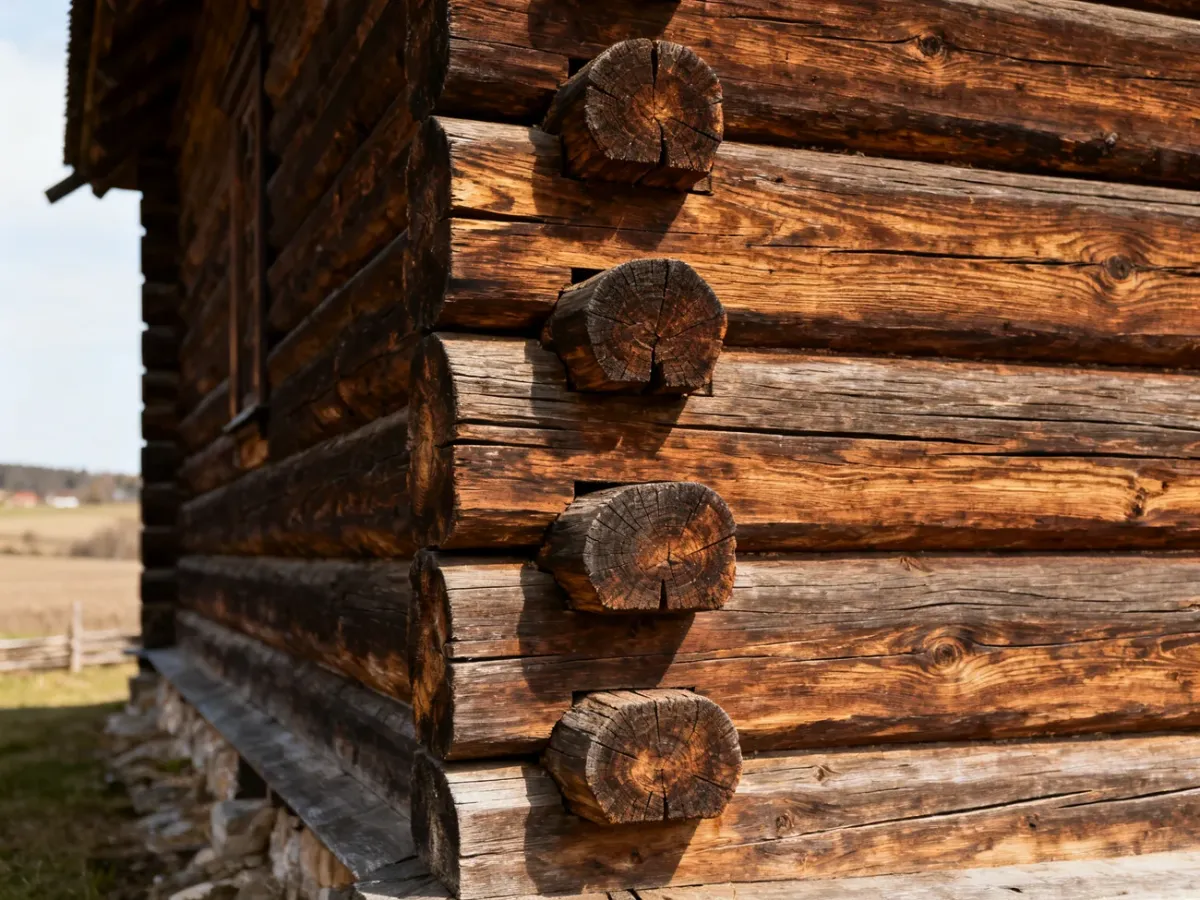

Na czym polega konstrukcja zrębowa?
W konstrukcji zrębowej, nazywanej też wieńcową, ściany powstają z poziomo ułożonych bierwion, czyli obrobionych pni lub belek. Kolejne warstwy układa się jedna na drugiej, tworząc zrąb. Poszczególne elementy łączy się w narożnikach, zwanych węgłami.
Węgły stabilizują całą konstrukcję. W tradycyjnym budownictwie spotyka się między innymi węgłowanie na rybi ogon. Końce belek są wówczas odpowiednio wycinane i zazębiają się ze sobą. Z zewnątrz narożnik może mieć charakterystyczne wystające końce bierwion, choć sposób wykończenia zależy od konkretnego obiektu i późniejszych przekształceń.
W kościele zrębowym ciężar dachu, więźby oraz części wyższych partii budynku przekazują ściany. Dlatego ich ciągłość i prawidłowe połączenie w narożnikach mają znaczenie dla stabilności całej świątyni. Od środka lub z zewnątrz można czasem dostrzec poziomy układ belek, ale nie zawsze jest on widoczny – ściany mogły zostać oszalowane albo pokryte innym materiałem.
Podczas oglądania zabytku warto zwrócić uwagę na następujące cechy konstrukcji zrębowej:
- Poziome bierwiona – kolejne belki tworzą warstwy biegnące wzdłuż ścian.
- Węgły – narożniki łączące ściany z wykorzystaniem zazębiających się końców belek.
- Jednorodna ściana – drewno wypełnia całą przestrzeń między narożnikami.
- Brak niezależnej ramy – ściana sama jest podstawowym elementem nośnym.
Konstrukcja wieńcowo-zrębowa była szeroko stosowana w tradycyjnym budownictwie drewnianym Pomorza. Przykładem świątyni określanej jako zrębowa jest kościół Świętych Apostołów Szymona i Judy Tadeusza w Szczodrowie.

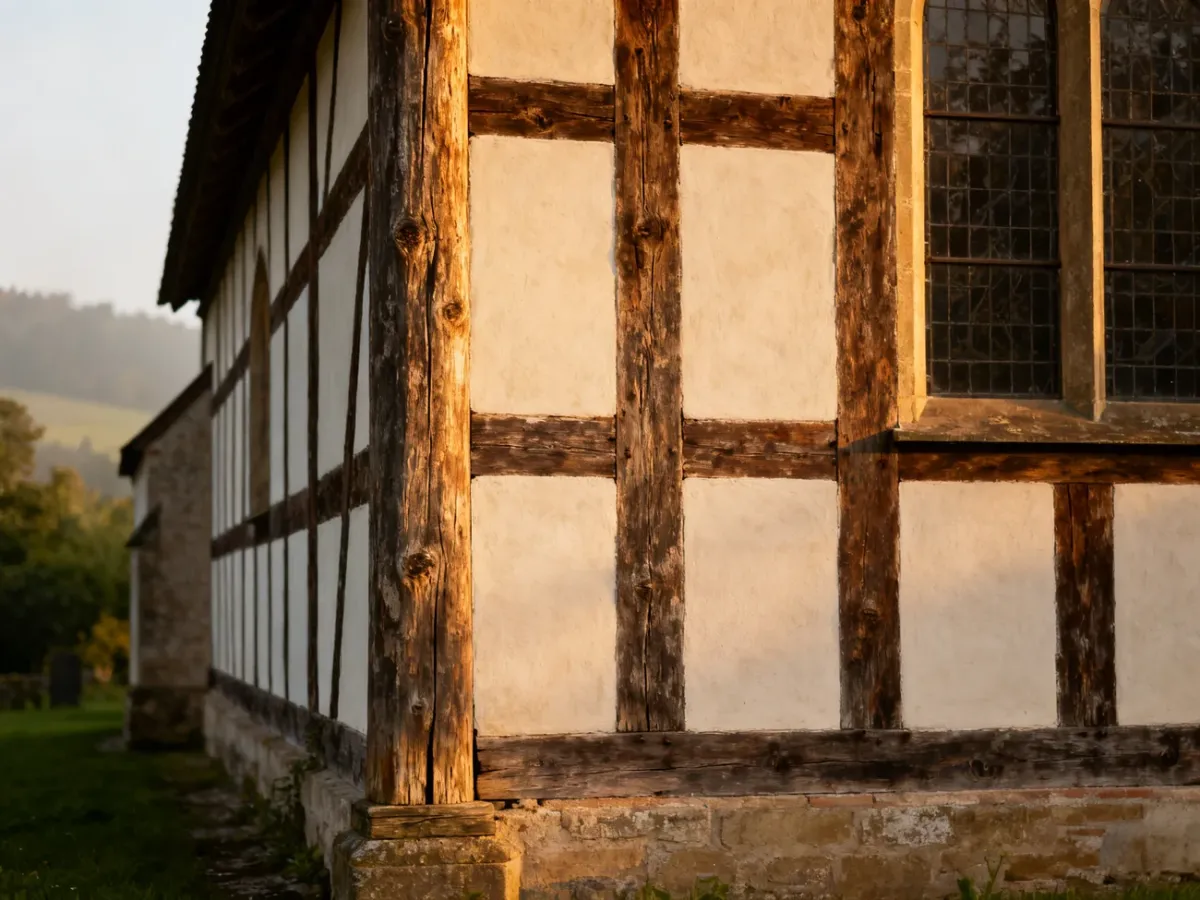

Na czym polega konstrukcja szkieletowa?
Konstrukcja szkieletowa składa się z pionowych słupów, poziomych rygli oraz innych drewnianych elementów usztywniających. Razem tworzą one ramę, która przejmuje obciążenia dachu i stropów. Pola pomiędzy słupami i ryglami wypełnia się materiałem, na przykład cegłą, gliną, trzciną lub innym tworzywem stosowanym w danym regionie.
W tym rozwiązaniu wypełnienie nie jest głównym elementem nośnym. Jego zadaniem jest zamknięcie ściany, ochrona wnętrza i częściowe usztywnienie przegrody. Z zewnątrz można więc zobaczyć podział ściany na pola, szczególnie gdy drewniany szkielet pozostawiono odsłonięty.
Określenie „szkieletowy” w odniesieniu do zabytkowych kościołów nie oznacza automatycznie współczesnego lekkiego domu drewnianego. W architekturze historycznej chodzi często o tradycyjną konstrukcję ryglową, kojarzoną także z fachwerkiem lub murem pruskim. Nazwy te nie zawsze są idealnie wymienne, ponieważ opisują różne rozwiązania regionalne i sposoby wykończenia ścian, ale wspólna pozostaje zasada drewnianego szkieletu z wypełnieniem pól.
Przy rozpoznawaniu kościoła szkieletowego pomocne są takie oznaki:
- Pionowe słupy – tworzą podstawowy rytm konstrukcji ściany.
- Poziome rygle – dzielą ścianę na prostokątne lub nieregularne pola.
- Wypełnienie pól – może być murowane, gliniane albo wykonane z innych materiałów.
- Widoczna rama – drewniane elementy mogą pozostać odsłonięte lub zostać zakryte deskami i tynkiem.
W kościele Świętego Józefa w Kasparusie zastosowano konstrukcję szkieletową. Jeżeli szkielet został zasłonięty, rozpoznanie typu budynku na podstawie samego wyglądu elewacji może być trudniejsze. Wtedy szczególnie przydatne są informacje konserwatorskie lub dokumentacja obiektu.
Jak rozpoznać typ konstrukcji podczas oglądania kościoła?
Najpierw spójrz na narożniki. W kościele zrębowym powinny być związane z poziomymi belkami, których końce mogą być widoczne w układzie węgłowym. W kościele szkieletowym narożnik tworzą przede wszystkim pionowe słupy oraz elementy ramy.
Następnie obejrzyj większą powierzchnię ściany. Jednolita drewniana płaszczyzna z poziomym rytmem wskazuje na konstrukcję zrębową. Widoczne drewniane podziały i odmienne pola między nimi sugerują konstrukcję szkieletową. Trzeba jednak uwzględnić oszalowanie, tynk i późniejsze remonty, które mogą ukryć pierwotny układ.
Najprostsza zasada jest taka: jeśli ściana składa się z ułożonych poziomo belek i sama dźwiga budynek, mamy do czynienia z konstrukcją zrębową. Jeśli ciężar przejmuje rama ze słupów i rygli, a przestrzenie między nią wypełnia inny materiał, jest to konstrukcja szkieletowa.
